SOLIDWORKS Electrical

Sähkö- ja automaatiosuunnittelun integrointi 3D-mekaniikkasuunnitteluun yhdistää suunnitteluprosessin, jolloin saadaan kerralla toimiva lopputulos. Älykäs kaaviosuunnittelu ja automatiikka vähentävät manuaalista työtä, ehkäisevät virheitä ja varmistavat suunnitelmien yhtenäisyyden. Kokonaisuutena suunnittelu nopeutuu ja tuotteen toteutus helpottuu.

Sähkösuunnittelua 2D-kaavioista 3D-mekaniikkaan

SOLIDWORKS Electrical yhdistää sähkökaaviosuunnittelun ja 3D-mallinnuksen yhtenäiseksi kokonaisuudeksi. Ohjelman avulla sähkö- ja mekaniikkasuunnittelu toimivat saumattomasti rinnakkain, jolloin suunnitelmien yhteensopivuus paranee ja tuotteen toteutus nopeutuu.

SOLIDWORKS Electrical Schematics on itsenäinen 2D-kaaviopiirtotyökalu. SOLIDWORKS Electrical 3D on täysin SOLIDWORKSiin integroitu työkalu, joka mahdollistaa tehokkaan ja hyvään lopputulokseen johtavan yhteistyön sähkö- ja mekaniikkasuunnittelun välillä.

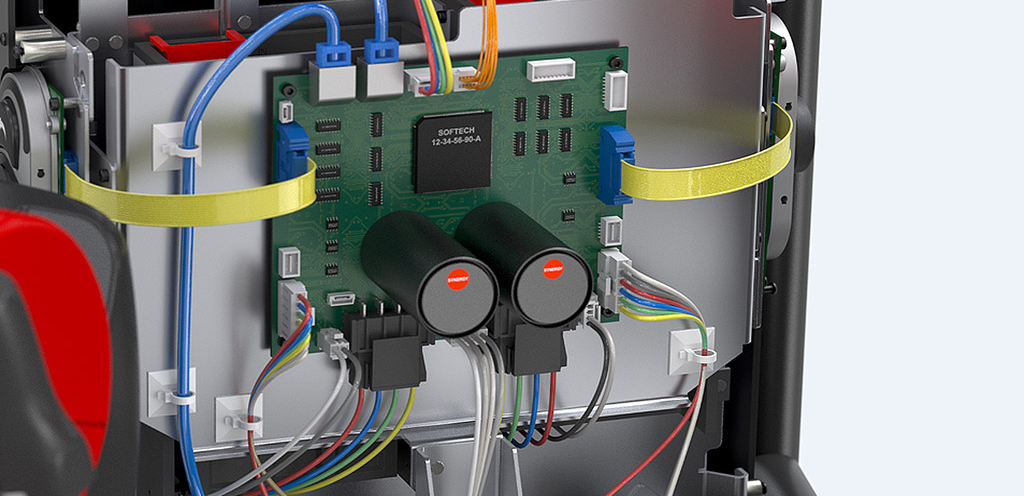

SOLIDWORKS Electrical -ohjelmalla tehty sähkökaapin 3D-malli, jossa näkyvät kytkennät ja komponentit sähkökaavion mukaisesti

Sähkösuunnittelu kaaviotasolla

2D-suunnittelussa sähkökaaviot luodaan lohko- ja johdintasolla älykkään kaaviosuunnittelun ja laajan komponenttikirjaston avulla. Symbolien ja komponenttien liitännät, ristiviittaukset ja johdotuslistat muodostuvat automaattisesti osaksi dokumentaatiota, mikä nopeuttaa työskentelyä ja vähentää virheiden riskiä.

Sähkötietojen integrointi 3D-malliin

3D-mallissa sähkökomponentit sijoitetaan mekaaniseen kokoonpanoon, ja johtimien reititys hoidetaan automaattisesti. 2D- ja 3D-suunnitelmien välinen reaaliaikainen synkronointi varmistaa, että johdotukset ovat oikein, pituustiedot täsmäävät ja suunnitelma on toteutuskelpoinen.

Tulevat SOLIDWORKS Electrical –koulutukset

Koulutuskalenterissamme ei juuri nyt ole tätä koulutusta.

Voit ilmoittaa kiinnostuksesi alla olevan linkin kautta. Koulutuksia lisätään kalenteriin kysynnän perusteella.
Lisäksi järjestämme yrityskohtaisia koulutuksia asiakkaan tarpeiden mukaan.

Ilmoita kiinnostus

SOLIDWORKS Electricalin myötä saatiin myös dokumentaatio siltä osin kuntoon.

Jarkko Puusaari

Specim, Spectral Imaging Ltd
