SOLIDWORKS Flow Simulation

Nesteiden ja kaasujen virtausten simulointi paljastaa suunnitteilla olevan tuotteen mahdolliset ongelmakohdat jo ennen prototyyppitestausta. Kun virtauksen aiheuttamat voimat ja lämmön siirtyminen huomioidaan suunnittelussa, tuotteen suorituskyky tehostuu ja luotettavuus paranee. Samalla kustannukset pienenevät ja kehitysaika lyhenee.

Nesteiden ja kaasujen virtausten simulointi

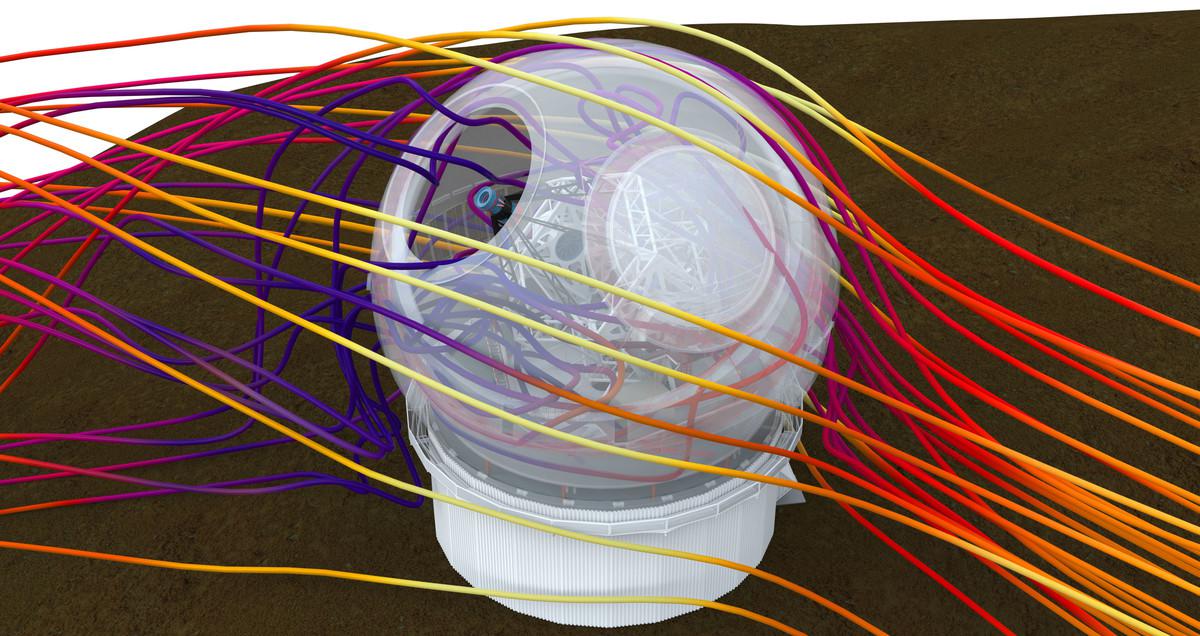

SOLIDWORKS Flow Simulation jäljittelee nesteiden ja kaasujen virtausta 3D-mallissa lämpötilan vaikutukset ja paineen muutokset huomioon ottaen. Se simuloi aineen liikkumista suunniteltavan tuotteen sisä- tai ulkopuolella, lämmön siirtymistä kappaleiden pinnalta, mahdollisia lämpökertymiä sekä virtauksen aiheuttamia voimia. Flown avulla uusien tuoteideoiden analysointi, tarkistus ja parantaminen onnistuu jo suunnitteluvaiheessa.

Flow on täysin SOLIDWORKSiin integroitu virtausanalyysiohjelmisto, jonka tulokset voidaan viedä lujuuslaskennan lähtöarvoiksi SOLIDWORKS Simulation -ohjelmaan. Flow on toiminnoiltaan monipuolinen ja kuitenkin helppokäyttöinen.

SOLIDWORKS Flow Simulation -lisenssit eri käyttötarpeisiin

Flow Simulation

Soveltuu tuotekehitykseen, jossa tarvitaan virtaus- ja lämpötilajakaumien analysointia. Käytetään mm. jäähdytyksen, ilmanvaihdon ja nestevirtauksen simulointiin.

Flow Simulation + HVAC

Laajentaa perusversion ominaisuuksia rakennusten ja laitetilojen ilmanvaihto- ja ilmastointisovelluksiin. Soveltuu mm. puhdastilojen, elektroniikkakoteloiden ja tilasimulointien suunnitteluun.

Flow Simulation + Electronic

Tarkoitettu elektroniikkalaitteiden lämpöanalyysiin. Mahdollistaa komponenttitason mallinnuksen, lämmönlähteiden yksityiskohtaisen määrittelyn sekä jäähdytysratkaisujen simuloinnin.

SOLIDWORKS Flow Simulationilla simuloidut tulokset menivät käytännössä samoihin tuloksiin kuin mittaukset. Tulokset eivät voi olla tarkempia. Suurempia eroja tulee varsin helposti fyysisten mittausten mittaustarkkuuksista eri mittaajien välillä, kun esimerkiksi pintalämpötilan mittauksessa mittalaitteen asento tai siihen kohdistuva paine vähän vaihtelevat.

Jaakko Pennanen

MK Fluidics

SOLIDWORKS Flow Simulation:
lisenssien ominaisuudet

Tulevat SOLIDWORKS Flow Simulation –koulutukset

Jätä yhteydenottopyyntö

Haluatko keskustella yrityksellesi sopivasta SOLIDWORKS Plus -lisenssistä tai kuulla lisää tuotteistamme ja palveluistamme? Täytä lomake, niin olemme sinuun yhteydessä.

Autamme mielellämme valitsemaan juuri teille sopivan kokonaisuuden ja huolehdimme siitä, että saatte suunnittelujärjestelmän käyttöönne sujuvasti ja vaivattomasti.
